Методика измерений
 |

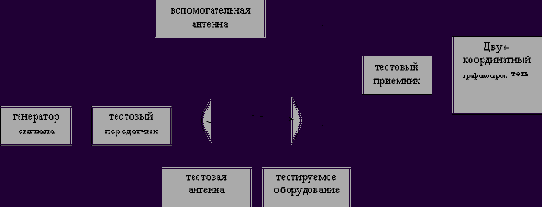

Рис. 10 Схема рабочего места для измерения коэффициента усиления антенны на частотах передачи
a) Организация испытаний показана на рис. 10. Тестируемое оборудование (EUT) подключено к измерительному приемнику. На ось Х двухкоординатного графопостроителя подается сигнал от сервомеханизма, пропорциональный угловому положению, а на ось Y подается сигнал от измерительного приемника.
b) Тестовый сигнал на частоте 14,250 ГГц излучается передатчиком через измерительную антенную. Плоскость Е должна быть вертикальной. Ось основного лепестка антенны тестируемого оборудования должна быть совмещена с осью основного лепестка измерительной антенны. Поляризационный угол антенны изменяется и регулируется таким образом, что плоскость Е совпадает с плоскостью Е измерительной антенны.
c) Тестируемое оборудование должно быть отъюстировано для максимизации принимаемого сигнала, а двухкоординатный графопостроитель должен быть настроен таким образом, чтобы давать максимальное значение на графике.
d) Тестируемое оборудование EUT перемещаться по азимуту в одном направлении в пределах 10°.
e) Измерение диаграммы направленности производится путем привода антенны по азимуту в обратном направлении в пределах 10°, а графопостроитель фиксирует результаты.
f) Тестируемое оборудование заменяют вспомогательной антенной и фиксируют уровень принимаемого сигнала.
g) Указанный уровень должен регистрироваться графопостроителем.
h) Вспомогательная антенна вращается по азимуту, как в пунктах d) и e).
i) Коэффициент усиления тестируемого оборудования (антенны) рассчитывается по формуле:
G
где:
G
L
L
С – калиброванный коэффициент усиления вспомогательной антенны на данной частоте (дБi).
j) Испытания, указанные в c) – i), необходимо повторить, изменив частоту на 14,005 ГГц.
k) Испытания, указанные в c) – i), необходимо повторить, изменив частоту на 14,495 ГГц.
l) Испытания, указанные в пунктах b) – k), можно производить одновременно.
