Детекторы звонка

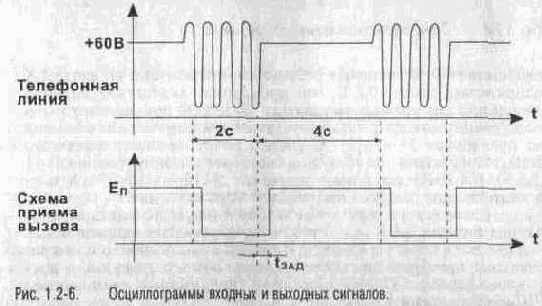

В большинстве современных АТС в качестве сигнала вызова используется переменное напряжение частотой 12-25 Гц и амплитудой до 150-200 В (в норме, не менее 90 В). Для формирования импульсов приема посылки вызова используются логические схемы с фильтрующими RC-цепями. которые необходимы для выделения огибающей сигнала вызова. Сформированные таким образом импульсы подаются на схему обработки телефонной приставки. На рис 1.2-6 приведены осциллограммы входных и выходных сигналов

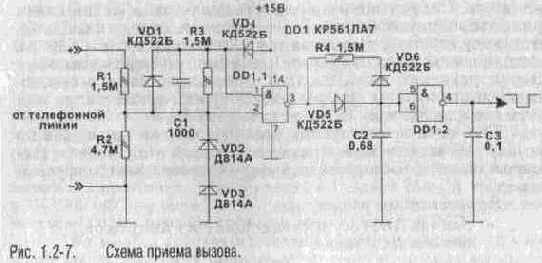

На рис 1 2-7 представлена схема приема вызова, рекомендуемая для использования в устройствах, питаемых от сети 220 В через понижающий трансформатор. Принцип работы схемы заключается в следующем:

В исходном состоянии на входах 1,2 элемента DD1 1 поддерживается единица через VD4 и R3 от источника питания При поступлении переменного напряжения вызова через резистор R1 происходит зарядка конденсатора С1 в соответствии с полярностью диода VDl Таким образом, во время вызова вход 2 DD1 1 находится в состоянии логического нуля, и на выходе 3 DD1 1 появляется единица Формирующие цепочки VD5, С2, VD6. R4 обеспечивают необходимую длительность выходных импульсов, а


конденсатор СЗ сглаживает фронты импульса на выходе Схема может непосредственно подключаться к счетчику блока обработки

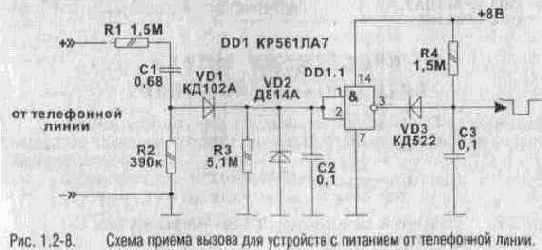

На рис. 1 2-8 приведена схема входного узла для использования в устройствах, питаемых от телефонной линии. Принцип работы схемы заключается в следующем.

В исходном состоянии на выходе 3 DD1 1 поддерживается высокий уровень При поступлении вызова на вход схемы через цепочку R1, С1. VDl происходит заряд емкости С2, что обеспечивает срабатывание элемента DD1 1 Емкость СЗ быстро разряжается через диод VD3, формируя таким образом передний фронт выходного импульса. Задний фронт формируется после окончания вызова путем заряда СЗ через резистор R4. Элементы схемы R3, С2 рассчитаны таким образом, чтобы предотвратить срабатывание элемента DD 1.1 при кратковременных импульсах помех в телефон


ной линии Следит помнить, что в реальной телефонной линии при подъеме (опускании) трубки телефонного аппарата наблюдаются серии коротких импульсов дребезга амплитудой до 60 В.
что может привести к ложному срабатыванию схемы приема вызова и всего устройства в целом. Входной узел должен обладать определенной инертностью, что достигается практической настройкой путем подбора RC-цепи на входе элемента DD 1 1.

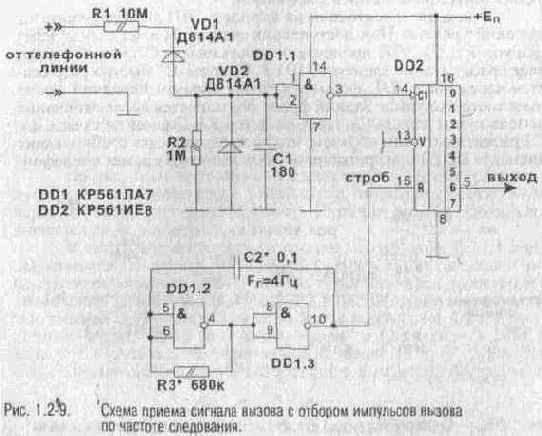

Еще одна схема приема посылки вызова приведена на рис 1 2-9 В этой схеме применяется выборка импульсов с телефонной линии по частоте следования — своеобразный "цифровой фильтр".

В состав схемы входят.

• счетчик DD2. осуществляющий счет импульсов. снимаемых с линии.

• узел приема и формирования импульсов с линии в составе DD1.1, Rl, VD1, VD2, Cl, R2:



• тактовый генератор "строба" на DD1.2, DD1.3 Частота внутреннего генератора равна или чуть ниже 4 Гц. Генератор формирует строб длительностью около 0,25 с, открывающий счет микросхемы DD2. За время длительности строба на



синxpoвxoд DD2 поступает 6-7 имульсов. и на выходе 5 появляется короткий импульс. Исполнительное устройство может быть выполнено в виде триггернои схемы или с простейшей цепочкой накапливания (диод + емкость) При частоте следования входных импульсов менее 25 Гц счетчик DD2 не успевает сосчитать до б-7 и вновь обнуляется. Таким образом, варьируя элементы тактового генератора (изменяя длительность строба), можно настроить анализатор на нужную частоту анализа посылки вызова с АТС. Входной узел на DD1.1 с введенным последовательным стабилитроном VD1 обеспечивает прием импульсов с линии при снижении напряжения в линии ниже 30 В. Емкость С1 может быть в пределах 180-1000 пФ, что позволяет отфильтровав "дребезг" и более качественно сформировать синхроимпу льсы на входе DD2.

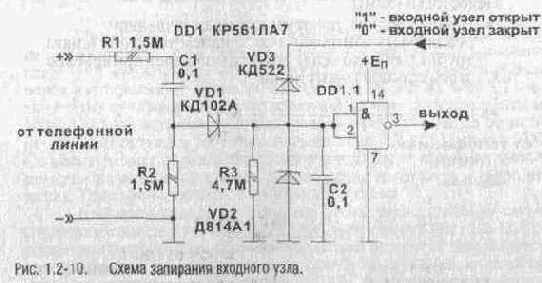

Во многих случаях необходимо запирать входной узсл на время набора номера (в линии присутствуют не посылки вызова, а импульсы набора номера 60 В, 10 Гц) На рис 1 2-10 приведена схема запирания входного узла
