МикроАТС с последовательным опросом
Особенностями схемы являются:
• униполярность подключения к телефонной линии:
• подавление вызова на телефон при отсутствии

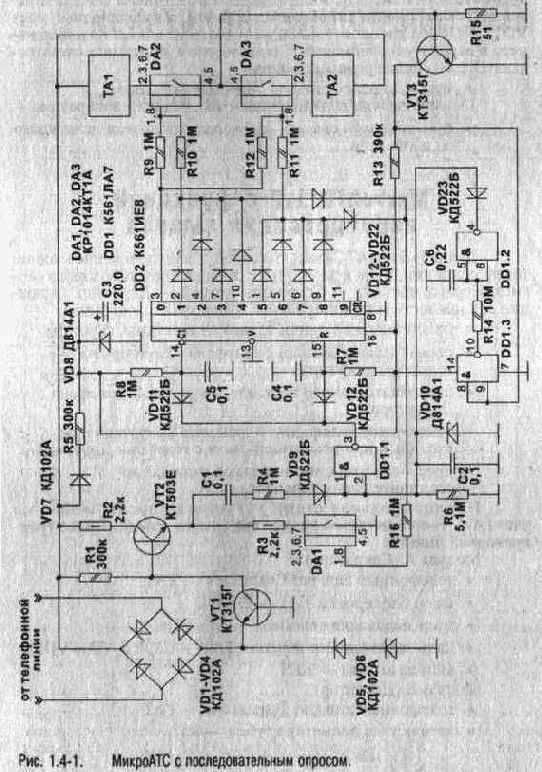

обращения к данному абоненту. В состав схемы (рис. 1.4-1) входят три функциональных узла:
• узел формирования вызова, состоящий из диодного моста VD1.. .VD4, модулирующего ключа VT2, синхроцепи VD5, VD6, VT1, ключа включения модуляции DA1, нагрузочных резисторов R2, R3;
• схема приема и обработки сигналов АТС. содержащая счетчик DD2, цепь формирования импульсов счета С1, R4, VD9, DD1.1. R6. С2, VD10, VD11. С5. VD12. С4, R7. R8, цепь блокировки счета VD23, DD1.2, Сб. R14, DD1.3. R13, VT3, R15, ключи коммутации телефонов DA2, DA3,
• телефонные аппараты ТА1, ТА2.
Схема работает следующим образом. Счетчик DD2 в исходном состоянии обнулен. поэтому ключи DA2, DA3 открыты высокими уровнями, поступающими через R9 и R12. Оба телефона подключены к линии. Первая посылка вызова с АТС не приводит к срабатыванию вызывных устройств телефонов, так как ключ DA1 разомкнут и дополнительная модуляция вызывного сигнала на нагрузке (R2, R3) отсутствует.
Через цепь С1, R4, DD1.1 осуществляется счет посылок вызова с АТС. Переключение счетчика DD2 происходит по заднему фронту сформированных импульсов и приводит к последовательному включению и отключению ключей DA2 и DA3. В результате, телефоны ТА1 и ТА2 звонят поочередно по 4 звонка каждый до тех пор, пока трубка какого-либо из них не будет снята. Ключ включения модуляции DA1 открывается через цепь VD13, VD14.R16.
При снятии трубки на одном из телефонов (ТА1 или ТА2) на резисторе R15 выделяется напряжение около 1 В, которое открывает транзистор VT3 и приводит к срабатыванию цепи блокировки счета DD1.3, DD1.2. Нулевой уровень на выходе DD1.2 запрещает
счет DD2 через диод VD23. Это необходимо для того. чтобы импульсы набора номера не воспринимались счетчиком DD2. В дальнейшем связь происходит обычным образом, так как диодный мост VD 1.. .VD4 без дополнительной модуляции не влияет на набор номера и передачу информации. Таким образом, описанная схема реализует следующие режимы работы:
• при исходящей связи — эквивалентно двум
параллельно подключенным телефонным аппаратам;
• при входящей связи — поочередный дозвон до каждого из абонентов.
