Приставка удержания линии

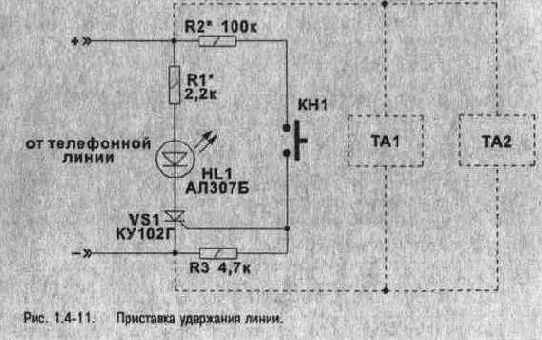

В некоторых случаях возникает необходимость положить трубку на одном из двух параллельных телефонных аппаратов и перейти к другому, чтобы продолжить разговор. Если не использовать специальные устройства, разговор будет прерван и абоненту придется вновь перезвонить. Существует простая схема удержания линии, которая представлена на рис. 1.4-11. Приставка может быть вмонтирована в телефонный аппарат, ее принцип действия заключается в следующем.
Когда трубку ТА1 кладут на аппарат, кнопку КН1 держат нажатой. Тиристор VS 1 при этом открывается, вызывая свечение светодиода HL1. При снятой трубке телефонного аппарата линия обычно удерживается при напряжении 10-20 В, в свою очередь. открытый тиристор VS1, с учетом HL1 и сопротивления R1 номиналом в 2-3 кОм. удерживает линию при напряжении свыше 30 В. При этом рассоединения абонентов не происходит. После этого, когда трубка будет снята на телефоне ТА2, напряжение в линии
опять упадет до 10-20 В, что вьзовет уменьшение тока через тиристор VS1. Если этот ток окажется меньше тока удержания тиристора, он закроется, переводя схему в исходное состояние. Телефон ТА2 при этом функционирует обычным образом. Сопротивления Rl, R2 возможно придется подбирать при использовании прибора на различных типах АТС, но если физика процесса ясна — это не представляется особо сложным. Таким устройством можно оснастить каждый телефонный аппарат.
