Широкополосные высокочастотные усилители
В большинстве случаев радиолюбительского конструирования при проектировании высокочастотных устройств следует отдавать предпочтение монолитным интегральным схемам. Однако когда необходимо обеспечить высокую чувствительность и широкий динамический диапазон, могут оказаться полезны приведенные ниже схемы усилителей с реактивной ООС.

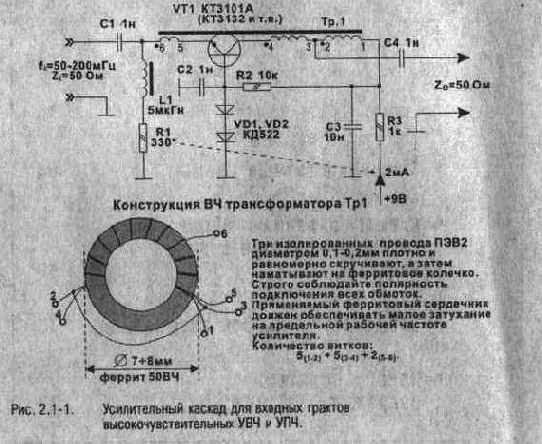

Усилитель на рис. 2.1-1 предназначен для применения во входных каскадах УВЧ и УПЧ. Он имеет широкий динамический диапазон и линейную АЧХ в широком диапазоне частот. При некотором изменении индуктивностей и емкостей усилитель применим в диапазоне от 1 до 300 МГц.

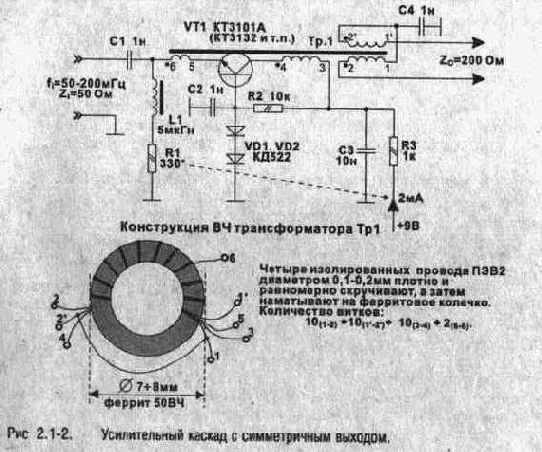

Схема на рис. 2.1-2 идентична схеме рис. 2.1-1 за исключением того, что в данном случае усилитель может непосредственно подключаться к симметричной нагрузке. Если требуется отличный от указанного на схеме выходной импеданс, то изменяют количество витков в обмотках (1-2) и (1'-2') высокочастотного трансформатора Тр1 (зависимость здесь квадратичная, например, при количестве витков в этих обмотках 5(1-2)+5(1'-2') получим выходной импеданс 50 Ом. а при 20(1-2)+20(1'-2') — 800 Ом).

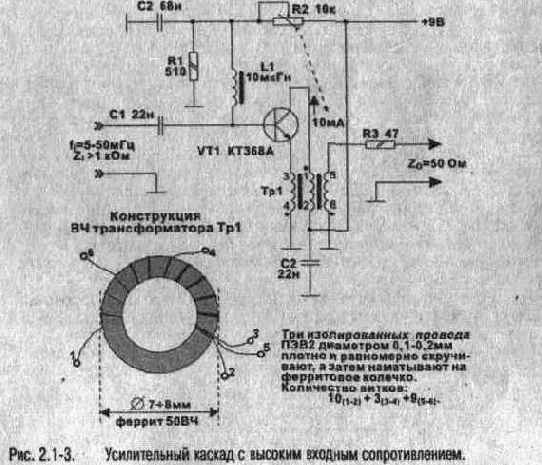

Усилитель на рис. 2.1-3 предназначен для применения в каскадах, которые требуют высокого входного импеданса. Он также обеспечивает широкий динамический диапазон и линейную АЧХ. Входное сопротивление усилителя более 1 кОм. При необходимости уменьшить это значение, дроссель L1 заменяют резистором соответствующего номинала или изменяют его индуктивность так, чтобы реактивное сопротивление на рабочей частоте равнялось требуемому входному сопротивлению.
Во всех описываемых усилителях применяются широкополосные трансформаторы идентичной конструкции. Обратите внимание на то. что используемый ферритовый сердечник должен быть рассчитан на применение в рабочем диапазоне частот усилителя.
Количество витков в трансформаторах определяется как типом (размером и магнитной проницаемостью) сердечника, так и диапазоном частот, в котором предполагается применение усилителя.
Указанные соотношения справедливы и для трансформаторов, применяемых в приведенных ниже схемах смесителей. Расположение и плотность намотки подбирают для достижения наилучших параметров цепей.

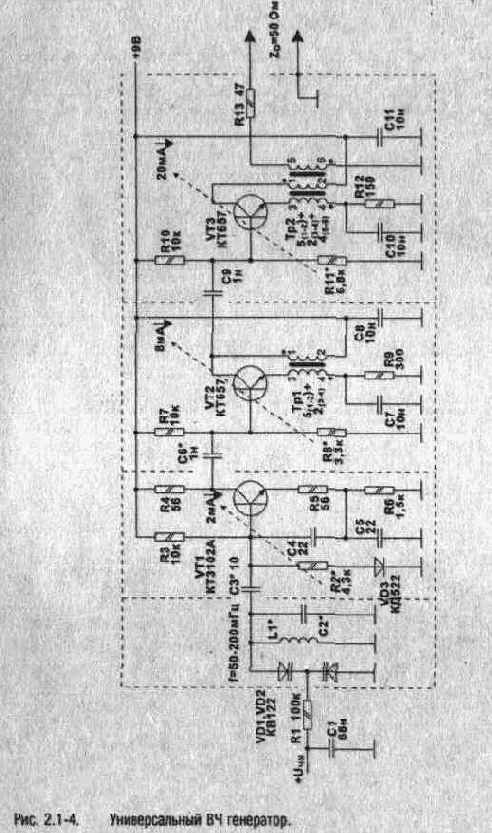

На рис. 2.1-4, для примера, приведена схема универсального генератора с применением усилителя по схеме 2.1-3 Такой генератор может применяться в радиостанциях, в качестве гетеродина в приемных устройствах или для измерительных целей.
