ИНТЕГРАЛЬНЫЕ МИКРОСХЕМЫ КОНТРОЛЛЕРОВ ШИРОТНО-ИМПУЛЬСНОЙ МОДУЛЯЦИИ
КА3842В (KA3842BD) (Аналоги: UС3842,1033ЕУ10) КА3843В (KA3843BD) (UC3843) КА3844В (KA3844BD) (UC3844) КА3845В (KA3845BD) (UC3845)

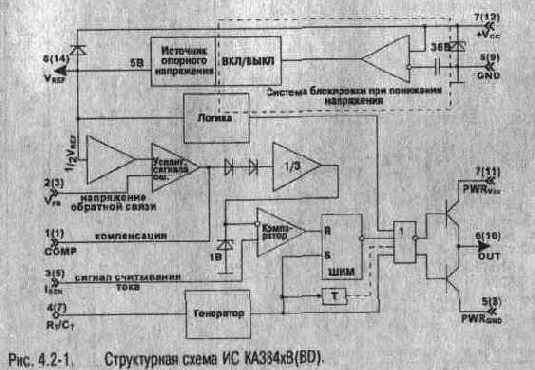

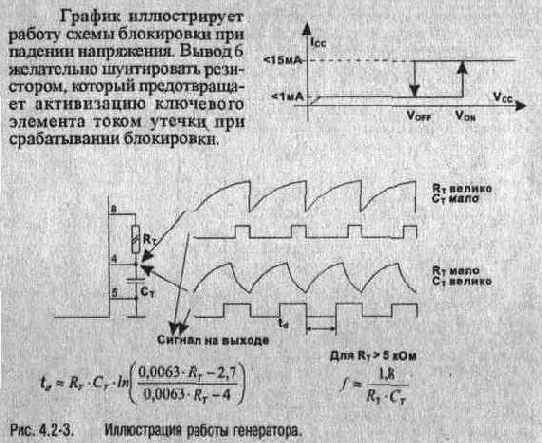

ИМС серии KA384xB(BD) производства Samsung — это специализированные контроллеры широтно-импульсной модуляции с постоянной рабочей частотой. Они предназначены для применения в импульсных преобразователях напряжения и источниках питания с минимальным числом внешних компонентов. Микросхемы включают: генератор с внешней времязадающей RC-цепью, схему термокомпенсации, компаратор сигнала считывания тока. усилитель сигнала ошибки (цепь обратной связи по напряжению), мощный выходной каскад с возможностью непосредственного подключения к силовым МДП-ключам, систему защиты от понижения напряжения и превышения токового режима. Отличия KA3842B(BD) и KA3844B(BD) от KA3843B(BD) и KA3845B(BD) — в пороге срабатывания системы блокировки при понижении на
пряжения. Кроме этого, KA3842B(BD) и KA3843B(BD) могут функционировать с коэффициентом заполнения до 100%, а KA3844B(BD) и KA3845B(BD) — до 50%. Микросхемы с индексом В размещены в 8-ми выводном корпусе DIP, а микросхемы с индексом BD — в 14-ти выводном SOP, у них также имеются отдельные выводы для подачи питания на выходной каскад.

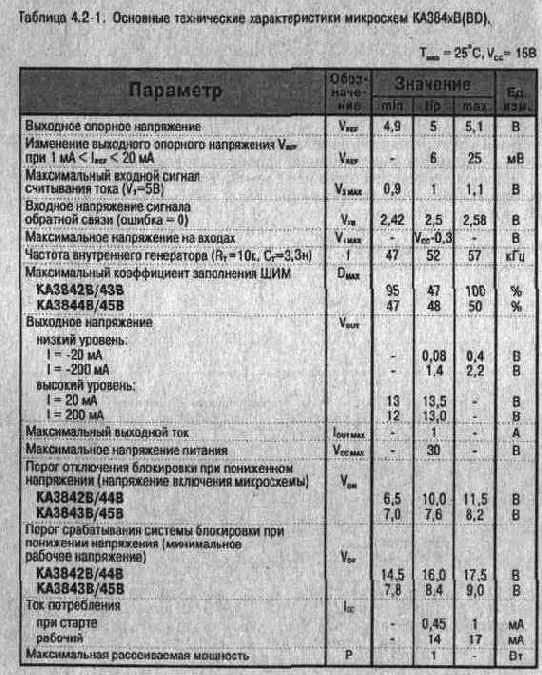

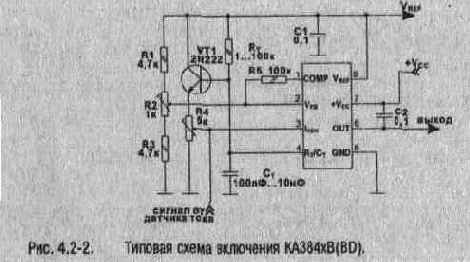

Цепь VT1, R4 введена для коррекции сигнала считывания тока и предотвращает "звон" в силовой схеме, вызываемый флуктуациями напряжения стока в ключевом МДП-транзисторе (причина — наличие паразитной емкости сток-исток).
