Определитель номера стандарта DTMF


Виктор Б., г.Кишинев

Основным элементом конструкции является микроконтроллер PIC16F84A. Скачайте программный код. Задайте режим программирования с выключенным сторожевым таймером WDT, включенным таймером PWRT и осциллятором RC.

Для декодирования сигналов DTMF используется микросхема 9270, или 8870, или 9170, или 1008ВЖ18, включается по типовой схеме. Аппаратное декодирование обеспечивает более высокую помехоустойчивость и надежность, в отличие от программной дешифрации, применяемой в большинстве конструкций.

Микросхема PCF8583 совмещает в себе часы, календарь и память, в которой сохраняются определившиеся номера.

Каскад на транзисторе VT1 это простейший компаратор для анализа состояния телефонной линии. Перед выдачей номера АТС снижает напряжение в линии до 42...44 вольт, на этом уровне передает сигнал DTMF, а затем на этом же уровне передается вызывной сигнал. Поэтому к настройке этого каскада надо отнестись внимательно, о чем пойдет речь дальше.

Для звукового сопровождения нажатия кнопок служит “пищалка” HCM1206A со встроенным автогенератором на рабочее напряжение 6 или 12 вольт.

Схема

Стабилитроны VD4 и VD6 защищают схему от возможного превышения напряжения. Желательно использовать стабилитроны с хорошей крутизной характеристики, от этого зависит общее потребление от источника питания.

Конденсатор С7 является буферным элементом питания для микросхемы PCF8583. Чем больше его емкость, тем дольше сохраняется память номеров и ход часов.

Подстроечный конденсатор С6 необходим для установки точности хода часов. Включение этого конденсатора рекомендовано производителем микросхемы.

В качестве индикатора используется жидкокристаллический индикатор от китайских телефонов PANAPHONE или аналогичных.

Рабочее напряжение резисторов R7, R9, R10 и конденсатора С1 должно быть не менее 250 В. Ключи КП501 можно заменить на 1014КТ1.

печатная плата

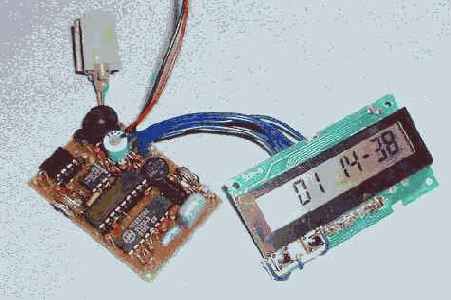

Внешний вид монтажа на печатной плате

Работоспособность устройства проверена на реальных телефонных линиях. Конструкция не содержит дефицитных деталей, все необходимое я приобрел на радиорынке. Суммарные затраты на комплектующие намного ниже цены готового Caller ID.
